14.12.12 Schema zapojeni bazenu

Častým dotazem při stavbě bazénu je správné zapojení bazénového okruhu a připojení potřebné technologie do tohoto okruhu. Jak umístit trysky do bazénu, jak umístit skimmer, jak napojit tepelné čerpadlo ? Tyto dotazy nelze zevšeobecnit, vzhledem k tomu, že každý bazén je jiný a vyžaduje individuální zapojení jednotlivých bazénových prvků, ale lze se držet doporučenými zásadami.


Jak vybrat skimmer a trysky do bazénu ?
Pokud se rozhodnete pro realizaci filtračního okruhu v bazénu systémem skimmer (což je nejčastější způsob zapojení, druhým způsobem je zapojení prostřednictvím přelivové mřížky) je nutné vybrat správný druh skimmeru. Skimmery lze vybrat jednak podle jejich velikosti, tak podle způsobu instalace do stěny bazénu (skimmery bro betonové a prefabrikované bazény). Skimmer lze vybrat od nejjedoduššího Mini skimeru pro zejména nadzemní bazény až po velké skimmery určené pro zabetonování do stěny bazénu, kde se nabízí skimmery s různou šířkou vstupního hrdla a jeho délkou pro prostup stěnou.

Výrobci doporučují instalaci 1 ks skimmeru na každých 25 m2 plochy hladiny bazénu. V praxi se ovšem běžně setkáváme s použitím 1 ks skimmeru pro bazény s plochou až 50 m2 a nedá se říci, že by se jednalo o špatný postup. Při instalaci víc než 1 ks skimmeru v bazénu je nutné počítat s možností uzavření jednoho skimmeru při vysávání ručním vysavačem. Uzavření je možné buď pomocí ventilů ve strojovně bazénu, nebo uzavřením zátkou z vrchní strany skimmeru.
Umístění skimmeru se obdélníkových a oválných bazénů nejčastěji provádí v kratší straně bazénu. U obdélníkových bazénů se nabízí možnost použití skimmeru s rozšířeným hrdlem, který je lépe schopen pojmout nečistoty spadlé na hladinu bazénu. V zásadě platí, že výška hladiny bazénu je určená výškou umístění skimmeru ve stěně bazénu. Úroveň hladina vody v bazénu bude dosahovat do poloviny otvoru skimmeru. Skimmer se tedy osazuje ve stěně co nejvýš k hornímu okraji s ohledem na zakončení hrany bazénu bazénovým lemem nebo dlažbou.

Trysky do bazénu lze opět rozdělit na trysky vhodné pro prefabrikované bazény, plastové bazény, laminátové bazény a trysky pro bazény s fólií. Trysky pro foliové bazény nabízejí možnost utěsnění folie pomocí příruby snímatelné z vnitřní strany bazénu. Při výměně folie, tedy není nutná komplikovaná demontáž trysky ale folii lze vyměnit pouze odšroubováním příruby trysky.
Trysky pro prefabrikované (plastové, laminátové) bazény se utěsňují stažením kontramatkou z vnější strany bazénu.

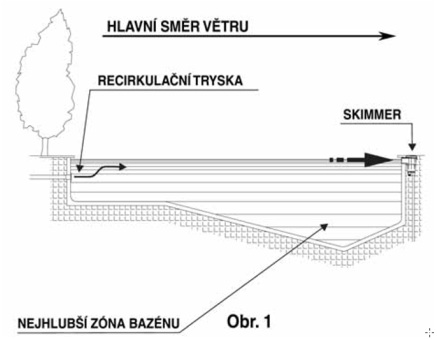

Umístění trysek v bazénu je vhodné volit naproti skimmeru, tak aby proud vody z trysek směřoval nečistoty spadlé na hladinu do otvoru skimmeru. Bazénové trysky doporučujeme umístit v hladinové části bazénu cca 10 cm pod úroveň spodní hrany skimmeru. Počet trysek v bazénu je definován výkonem filtračního čerpadla, doporučujeme použít 1-2 trysky pro výkon oběhového čerpadla 5 m3/hod, 2-3 trysky pro výkon 8 m3/hod a 3-4 trysky pro výkon 12 m3/hod. Při výstavbě bazénu s přelivovou hranou, nebo u vnitřních bazénů je možné použít dnové trysky, které zaručují ideální cirkulaci vody v bazénu.

Je nutné mít v bazénu dnovou výpusť ?
Dnová výpusť v bazénu je volitelný prvek, který není podmínkou pro povoz bazénu, ale usnadňuje údržbu bazénu a zlepšuje filtraci vody. Dnová výpusť se napojuje pomocí potrubí a kulových ventilů do filtračního okruhu bazénu. Dnová výpusť slouží jednak jako další samostatné sání, kdy pomocí kulového uzavíracího ventilu lze nasávat vodu od dna bazénu, čímž dochází k lepšímu přefiltrování, jednak lze pomocí filtračního čerpadla a šesticestného ventilu bazén prostřednictvím dnové výpusti pohodlně vypustit v případě potřeby.


Jak zapojit tepelné čerpadlo k bazénu?
Nejčastějším způsobem zapojení tepelného čerpadla vzduch/voda je pomocí systému „by-pass“ pomocí T-kusů a uzavíracích kulových ventilů do bazénového okruhu. Tedy čerpadlo pískové filtrace vhání vodu do tepelného čerpadla, kde se voda ohřívá a proudí do bazénu. Tepelná čerpadla mají často menší doporučený průtok vody, než je výkon filtračního čerpadla, což se řeší přiškrcením kulového ventilu na „by-passu“, tak aby část vody protékala a byla ohřívána tepelným čerpadlem a část proudila přímo do bazénu. Druhým způsobem zapojení tepelného čerpadla je vytvoření samostatného okruhu se samostatným sáním a výtlakem v bazénu, který je nezávislý na provozu filtrace. Voda v tomto okruhu je poháněna oběhovým, nebo bazénovým čerpadlem s výkonem, který je doporučen pro průtok vody tepelným čerpadlem.


Umístění úpravy vody v bazénovém okruhu
Úprava vody ať už chlorová úprava, nebo bezchlorová by měla být umístěna jako poslední prvek na výtlaku od pískové filtrace, pokud výrobce výslovně neuvádí jiné umístění. Tedy pokud bazén je vybaven ohřevem vody, umisťuje se úprava vody až za ohřev vody.

Toto jsou pouze základní doporučení pro zprovoznění a zapojení bazénového okruhu a každý bazén může mít svá vlastní specifika.



Příklad zapojení bazénového okruhu.
